Art. Nr: R1281280300707

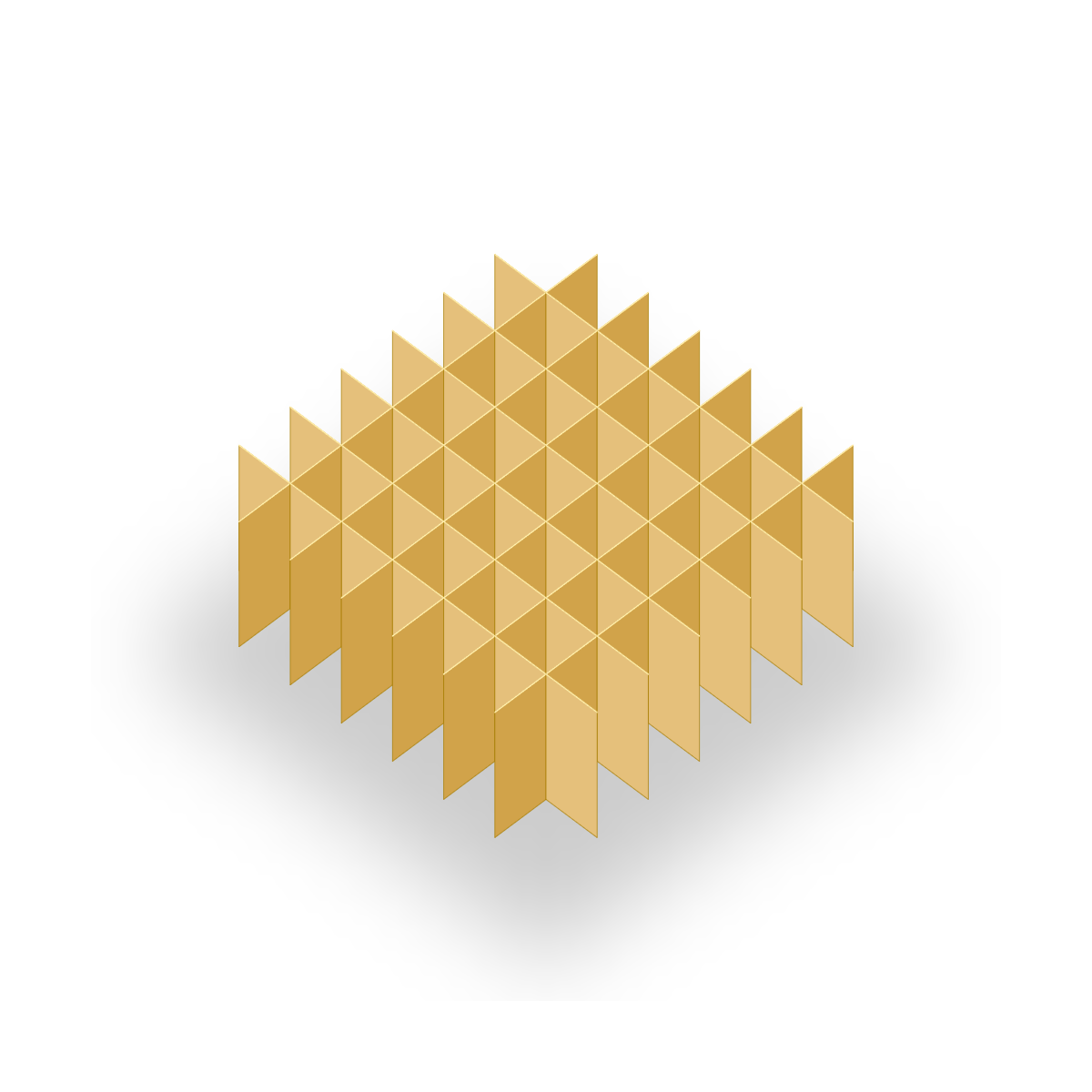

Rastereinsatz 7 x 7 Fächer für Kryobox 136 x 136mm

1,57 €*

Nettopreis: 1,32 €*

Grundpreis	1,57 € /
Lieferung	Lieferzeit 10 Tage

	Anzahl	Stückpreis
	Ab 10	1,57 €
	Ab 100	1,05 €
	Ab 500	0,94 €

Inhalt: 1 Stück

136 Breite (mm)

30 Höhe (mm)

Preisstaffelung

Anzahl	Stückpreis	Grundpreis	Grundpreis (netto)
ab 1 Stk.	1,57 €	1,57 €	1,32 €
ab 100 Stk.	1,05 €	104,72 €	88,00 €
ab 500 Stk.	0,94 €	470,05 €	395,00 €

Alle Varianten

Artikel	Preis/Stk. ab 10 / 100 / 500 Stk.	Bestellen
Rastereinsatz 10 x 10 Fächer für Kryobox 136 x 136mm	1,81 € 1,30 € 1,19 €
Rastereinsatz 3 x 3 Fächer für Kryobox 136 x 136mm	1,29 € 0,75 € 0,63 €
Rastereinsatz 4 x 4 Fächer für Kryobox 136 x 136mm	1,36 € 0,81 € 0,70 €
Rastereinsatz 5 x 5 Fächer für Kryobox 136 x 136mm	1,43 € 0,90 € 0,79 €
Rastereinsatz 6 x 6 Fächer für Kryobox 136 x 136mm	1,50 € 0,96 € 0,86 €
Rastereinsatz 7 x 7 Fächer für Kryobox 136 x 136mm	1,57 € 1,05 € 0,94 €
Rastereinsatz 8 x 8 Fächer für Kryobox 136 x 136mm	1,64 € 1,13 € 1,01 €
Rastereinsatz 9 x 9 Fächer für Kryobox 136 x 136mm	1,73 € 1,21 € 1,09 €
Rastereinsatz 11 x 11 Fächer für Kryobox 136 x 136mm	1,99 € 1,44 € 1,32 €
Rastereinsatz 12 x 12 Fächer für Kryobox 136 x 136mm	2,13 € 1,57 € 1,46 €
Rastereinsatz 13 x 13 Fächer für Kryobox 136 x 136mm	2,31 € 1,76 € 1,65 €
Rastereinsatz 14 x 14 Fächer für Kryobox 136 x 136mm	2,44 € 1,89 € 1,79 €
Rastereinsatz 15 x 15 Fächer für Kryobox 136 x 136mm	2,56 € 2,02 € 1,90 €
Rastereinsatz 16 x 16 Fächer für Kryobox 136 x 136mm	2,69 € 2,15 € 2,05 €

Rastereinsatz für Kryobox 136 × 136 mm – 14 Rasterteilungen für den aktuellen Laborstandard

Rastereinsatz aus tiefkältebeständiger Holzschliffpappe (290 g/m²) für Kryoboxen im Format 136 × 136 mm – dem aktuellen Industriestandard für Racksysteme. Fachhöhe 30 mm. 14 Rasterteilungen von 3×3 (9 Plätze) bis 16×16 (256 Plätze). Eigenfertigung Trappenkamp. Staffelpreise ab 10 Stück.

Warum das 136-mm-Format?

Das Format 136 × 136 mm ist der aktuelle Industriestandard für Kryobox-Racksysteme in Tiefkühlschränken und Stickstoff-Tanks. Neuere Edelstahlgestelle und Schubladensysteme sind auf dieses Maß ausgelegt. Wenn Sie ein neues Lagersystem aufbauen oder Ihr bestehendes auf den aktuellen Standard umstellen, ist 136 × 136 mm die zukunftssichere Wahl. Für ältere Gestelle mit 133-mm-Rastermaß führen wir separate Rastereinsätze. Verwechslungen vermeiden: Ein 133-mm-Einsatz sitzt in einer 136-mm-Box zu locker, ein 136-mm-Einsatz passt nicht in eine 133-mm-Box.

Einsatzbereiche

Biobanking und Forschung Systematische Archivierung von Patientenproben, Zellkulturen und DNA-Extrakten in Universitätskliniken und Biobanken. Das 136-mm-Format ist der Standard für neue Biobank-Infrastrukturen. Das 10×10-Raster (100 Plätze) steigert die Lagerkapazität um 23 % gegenüber dem 9×9-Raster.

Pharma und Qualitätskontrolle Lagerung von Wirkstoffen, Stabilitätsproben und Referenzsubstanzen. Die positionsgenaue Zuordnung im Raster unterstützt die GLP-konforme Dokumentation und die Rückverfolgbarkeit in LIMS-Systemen. Farbcodierte Kryoboxen (5 Farben in der Kunststoff-Variante) ermöglichen die visuelle Sortierung nach Studie oder Probentyp.

Veterinärmedizin und Agrarlabore Lagerung von Tierproben, Spermienportionen und mikrobiologischen Proben. Die Rasterteilungen 5×5 und 6×6 eignen sich für größere Gefäße wie Spermientuben. Das 136-mm-Format passt in die gängigen Kryogestelle für Veterinärlabore.

Grenzen kennen

Nicht für 133 × 133 mm Boxen: Dieser Rastereinsatz passt ausschließlich in Kryoboxen mit dem Außenmaß 136 × 136 mm. Für 133-mm-Boxen führen wir separate Rastereinsätze im Format 133 × 133 mm.

Fachhöhe 30 mm: Passend für Standard-Kryoröhrchen in Boxen ab 50 mm Innenhöhe. Für längere Röhrchen oder höhere Boxen sind Rastereinsätze mit 40 mm Fachhöhe als eigener Stammartikel verfügbar. Weitere Fachhöhen (25, 65 mm) auf Anfrage.

Temperaturbereich: Standardraster bis –80 °C. Für die Gasphase von flüssigem Stickstoff (–196 °C) empfehlen wir Kryoboxen mit Kunststoffbeschichtung.

Röhrchendurchmesser prüfen: Messen Sie den Außendurchmesser inklusive Schraubkappe. Unterschiedliche Hersteller verwenden leicht abweichende Maße (z. B. 10 mm vs. 12,5 mm).

14 Rasterteilungen – Zuordnung nach Röhrchendurchmesser

Die Rasterteilung bestimmt die Fachgröße. Das 136-mm-Format bietet durch das etwas größere Innenmaß gegenüber dem 133-mm-Format minimal mehr Platz pro Fach. Die folgenden Richtwerte basieren auf dem Innenmaß unter Berücksichtigung der Stegdicke:

3×3 – 9 Plätze – Röhrchen bis ca. 43 mm Ø – Falcon Tubes 50 ml
4×4 – 16 Plätze – Röhrchen bis ca. 30 mm Ø – Falcon Tubes 15 ml
5×5 – 25 Plätze – Röhrchen bis ca. 25 mm Ø – Zentrifugenröhrchen, Spermientuben
6×6 – 36 Plätze – Röhrchen bis ca. 21 mm Ø – Große Kryoröhrchen 3–5 ml
7×7 – 49 Plätze – Röhrchen bis ca. 17 mm Ø – Kryoröhrchen 3–5 ml
8×8 – 64 Plätze – Röhrchen bis ca. 16 mm Ø – Kryoröhrchen 2–3 ml
9×9 – 81 Plätze – Röhrchen bis ca. 12 mm Ø – Standard-Kryoröhrchen 1,5–2 ml
10×10 – 100 Plätze – Röhrchen bis ca. 11 mm Ø – Dünnwandige Kryoröhrchen 1–2 ml
11×11 – 121 Plätze – Röhrchen bis ca. 10 mm Ø – Schmale Mikrotubes
12×12 – 144 Plätze – Röhrchen bis ca. 9 mm Ø – Mikrotubes 0,5–1 ml
13×13 – 169 Plätze – Röhrchen bis ca. 9 mm Ø – Schmale Mikrotubes
14×14 – 196 Plätze – Röhrchen bis ca. 8 mm Ø – Kapillaren, schmale Vials
15×15 – 225 Plätze – Röhrchen bis ca. 7 mm Ø – Dünne Kapillaren
16×16 – 256 Plätze – Röhrchen bis ca. 7 mm Ø – Dünnste Mikrotubes und Kapillaren

Kompatibilität und Systemlösung

Der Rastereinsatz 136 × 136 mm passt in alle Kryoboxen mit diesem Außenmaß – einschließlich unserer Standard- und Kunststoff-beschichteten Varianten in den Höhen 32, 50, 75, 100 und 130 mm. Die Kryoboxen sind kompatibel mit gängigen Edelstahl-Racksystemen. Passende Gestelle erhalten Sie über unseren Partner T&M Vertrieb OHG (probenlagerung.de). So entsteht eine durchgängige Systemlösung: Rastereinsatz → Kryobox → Edelstahlgestell → Tiefkühlgerät.

Qualität und Material

Tiefkältebeständige Holzschliffpappe (290 g/m²), formstabil bis –80 °C. Fertig gesteckt geliefert – kein Zusammenbau nötig. Eigenfertigung in Deutschland (POLY-KARTON GMBH, Trappenkamp). Entsorgung: Altpapiercontainer (PAP 20). Als Kartonprodukt eine wirtschaftliche Alternative zu Kunststoff-Gefachen aus Polycarbonat oder Polypropylen – recycelbar und bei Standardlagerung funktional gleichwertig.

Häufige Fragen

Woher weiß ich, ob mein Gestell 133 mm oder 136 mm braucht?

Messen Sie das Innenmaß eines Faches in Ihrem Edelstahlgestell. Wenn es ca. 137–140 mm beträgt, brauchen Sie das 136-mm-Format. Bei ca. 134–136 mm das 133-mm-Format. Neuere Gestelle (ab ca. 2010) verwenden in der Regel den 136-mm-Standard. Im Zweifel kontaktieren Sie uns – wir helfen bei der Zuordnung.

Kann ich das 10×10-Raster statt des 9×9 verwenden?

Ja, wenn Ihre Röhrchen einen Außendurchmesser von max. ca. 11 mm haben. Das 10×10-Raster bietet 100 statt 81 Plätze – eine Steigerung von 23 % bei identischem Box-Footprint. Prüfen Sie den Durchmesser Ihrer Röhrchen inklusive Kappe.

Gibt es den Rastereinsatz auch in 40 mm Fachhöhe?

Ja. Den Rastereinsatz 136 × 136 mm mit 10×10-Teilung und 40 mm Fachhöhe führen wir als eigenen Stammartikel. Weitere Fachhöhen (25, 65 mm) und andere Teilungen in 40 oder 65 mm Höhe fertigen wir auf Anfrage.

Wo bekomme ich die passenden Edelstahlgestelle?

Unser Partner T&M Vertrieb OHG (probenlagerung.de) bietet Edelstahl-Truhengestelle, Schrankgestelle und Schubladensysteme, die exakt auf unsere Kryoboxen abgestimmt sind. Wir vermitteln gerne den Kontakt.

Warum Karton statt Kunststoff-Gefache?

Karton-Rastereinsätze sind günstiger als Polycarbonat- oder Polypropylen-Gefache und bei Standardlagerung (bis –80 °C) funktional gleichwertig. Sie sind recycelbar (PAP 20, Altpapier) – Kunststoff-Gefache müssen als Kunststoffabfall entsorgt werden.

Breite (mm):	136
Länge (mm):	136
Höhe (mm):	30
Material:	Holzpappe
Recycling-Code:	20 (PAP Wellpappe/Karton)
