Rastereinsätze
Rastereinsätze aus tiefkältebeständigem Karton für Kryoboxen – passgenau für Standardformate 133×133, 136×136 und 142×142 mm. Von 5×5 bis 10×10 Raster, in verschiedenen Fachhöhen verfügbar

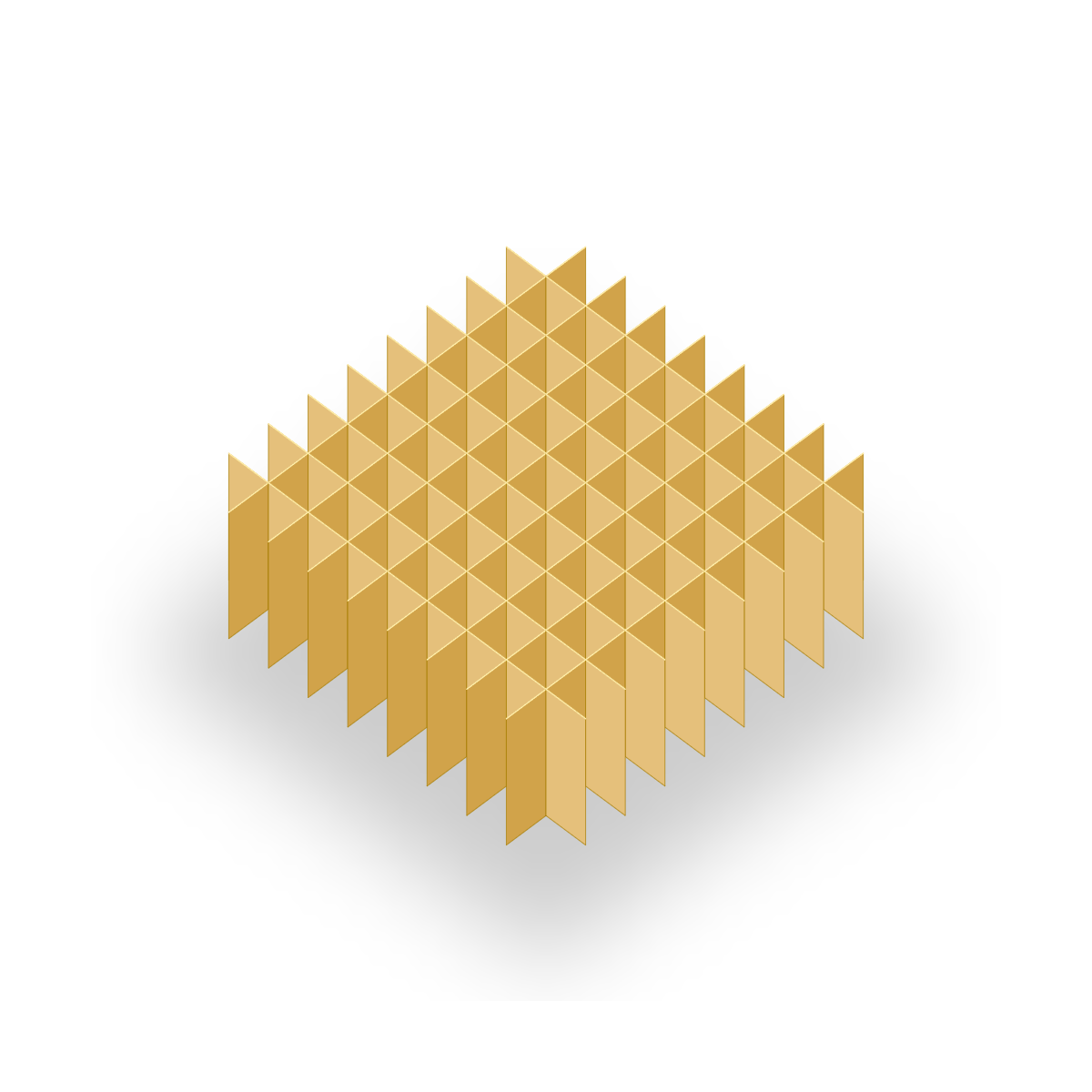

134 Länge (mm)
134 Breite (mm)
30 Höhe (mm)

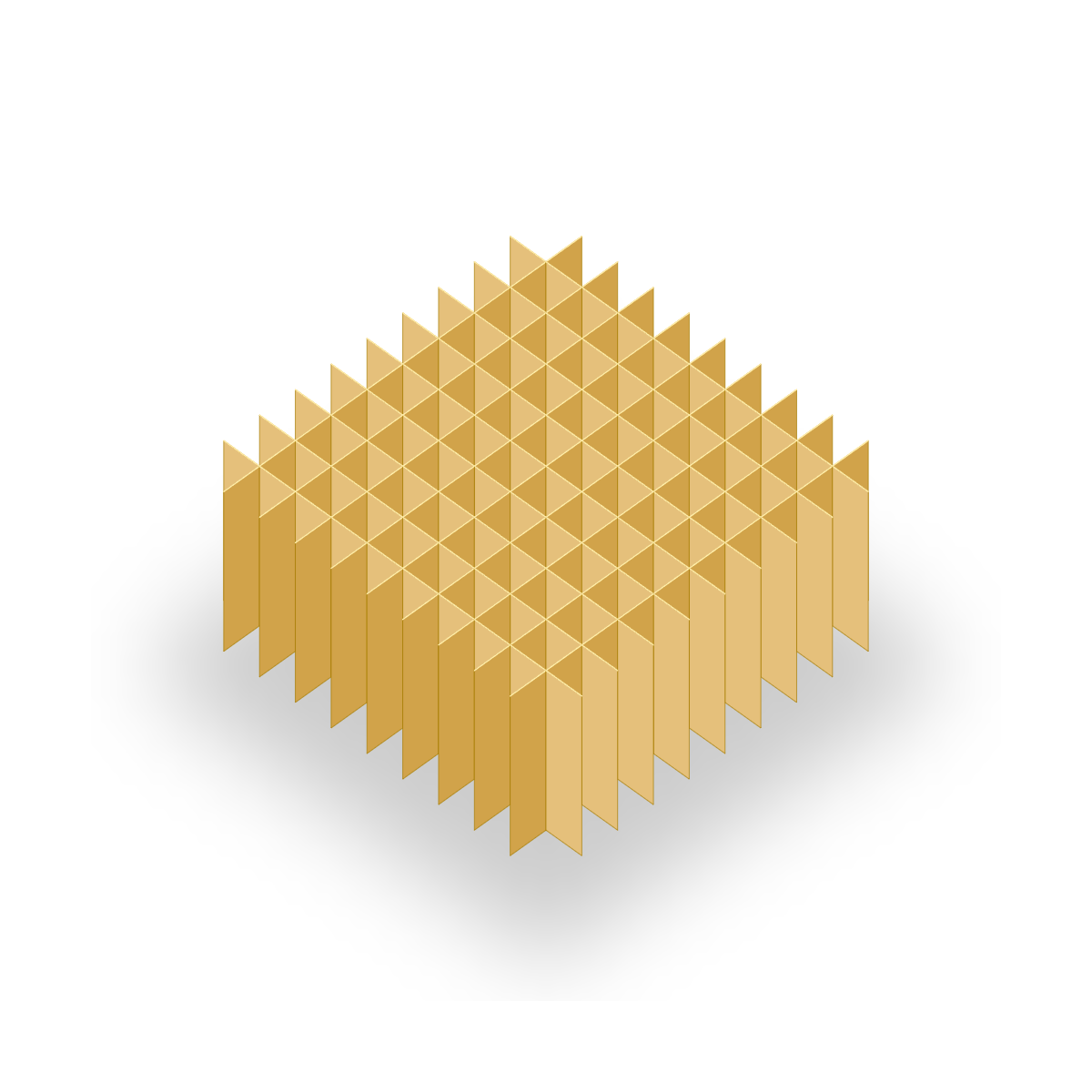

136 Länge (mm) 136 Breite (mm) 40 Höhe (mm)

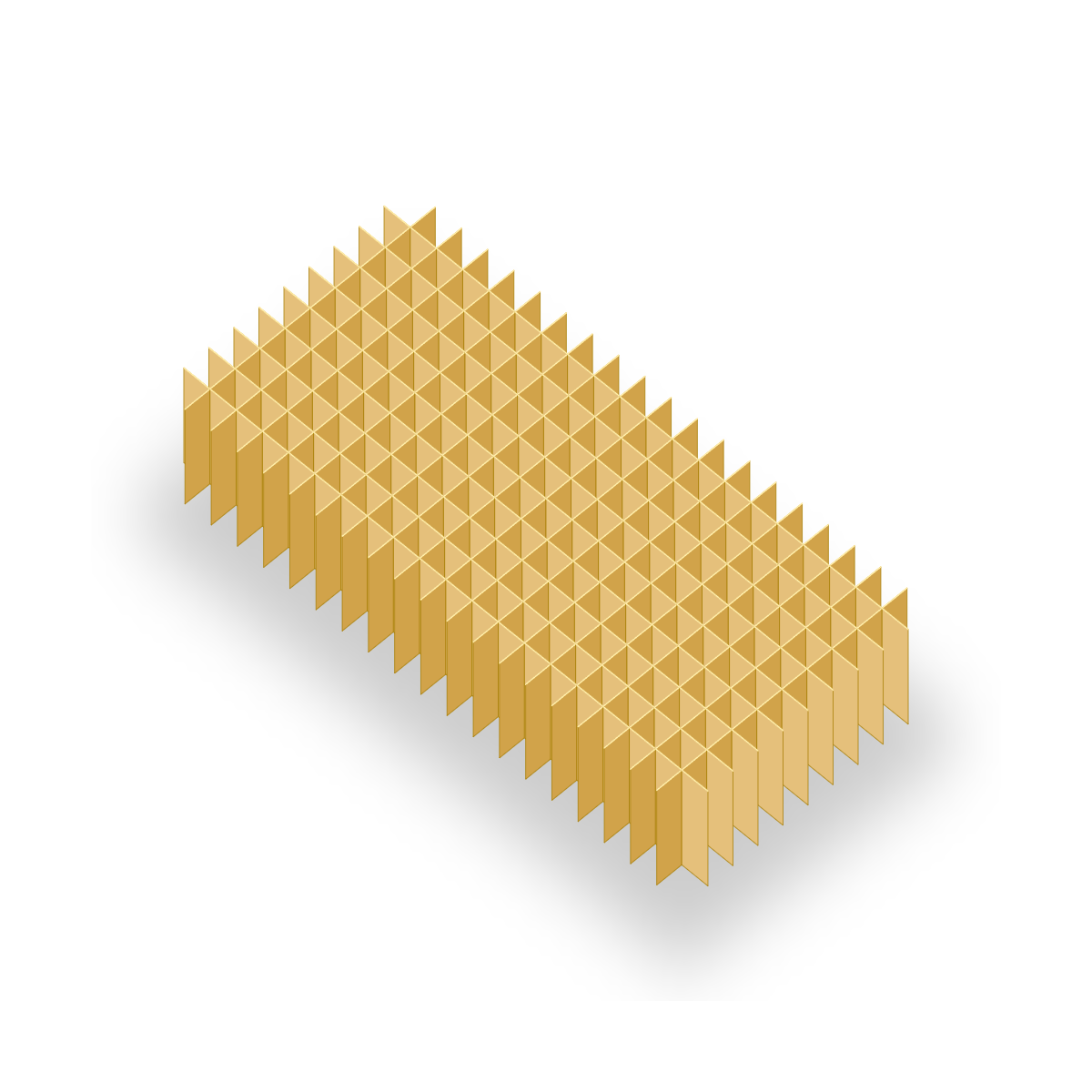

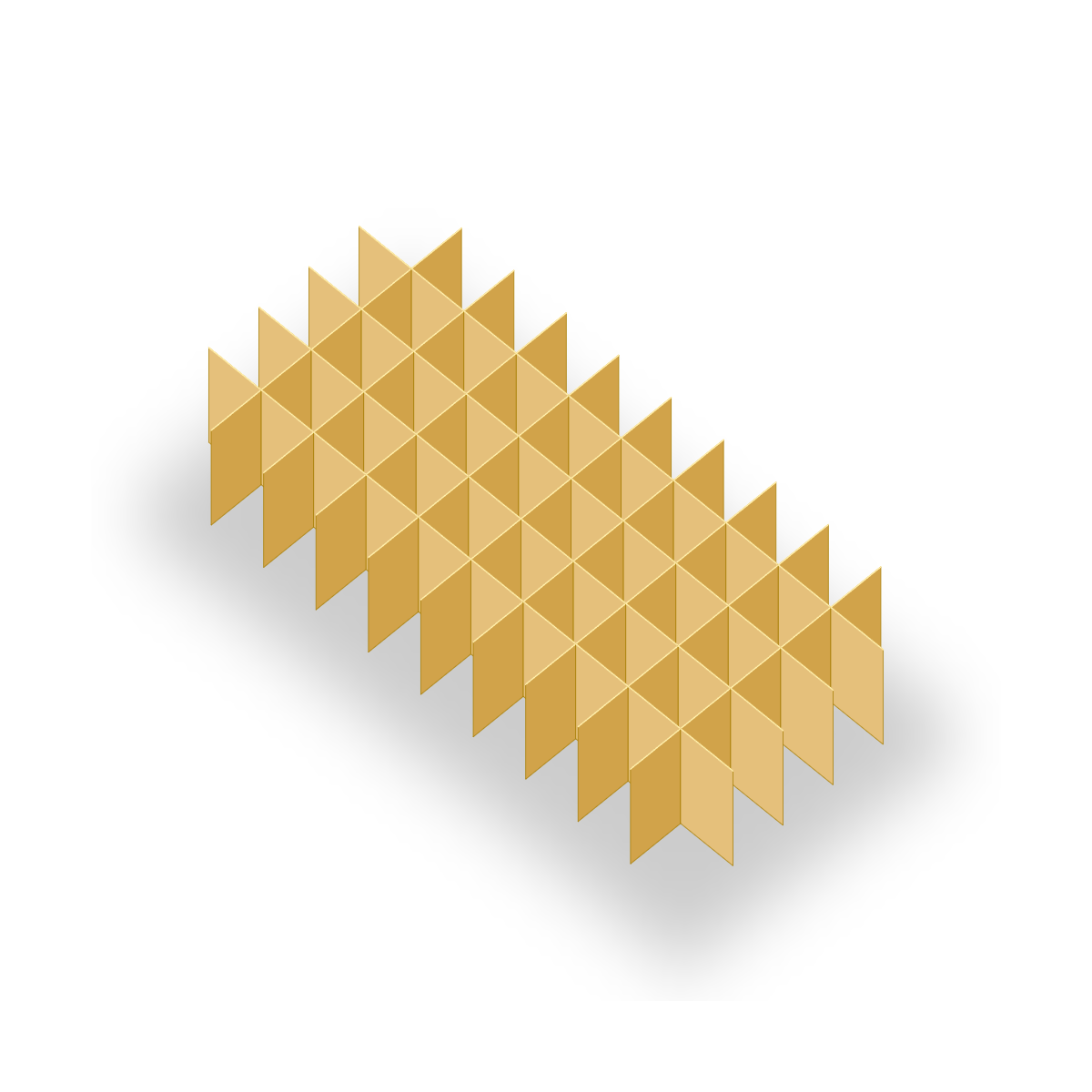

268 Länge (mm) 136 Breite (mm) 30 Höhe (mm)
268 Länge (mm) 136 Breite (mm) 30 Höhe (mm)
142 Länge (mm) 142 Breite (mm) 30 Höhe (mm)
144 Länge (mm) 144 Breite (mm) 90 Höhe (mm)

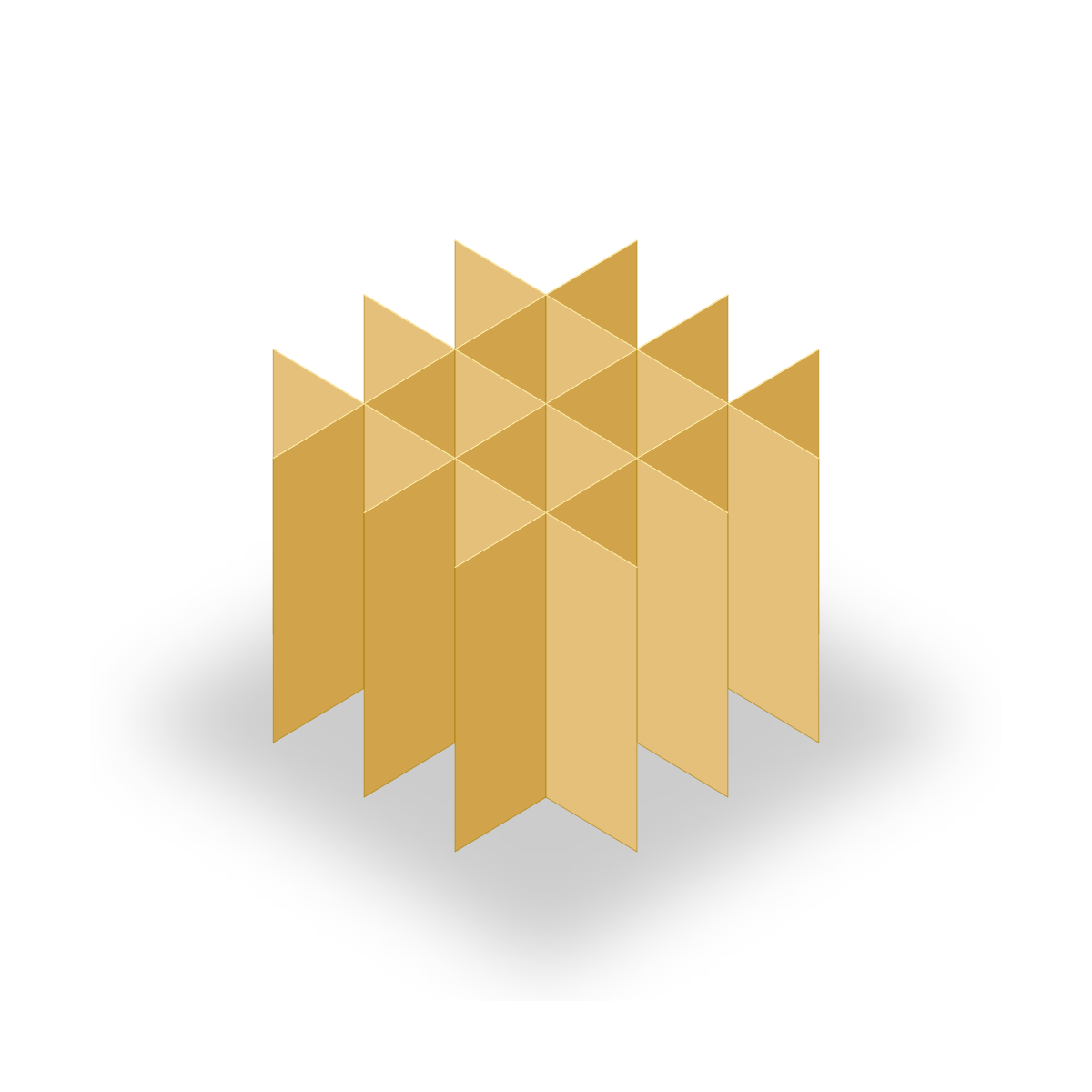

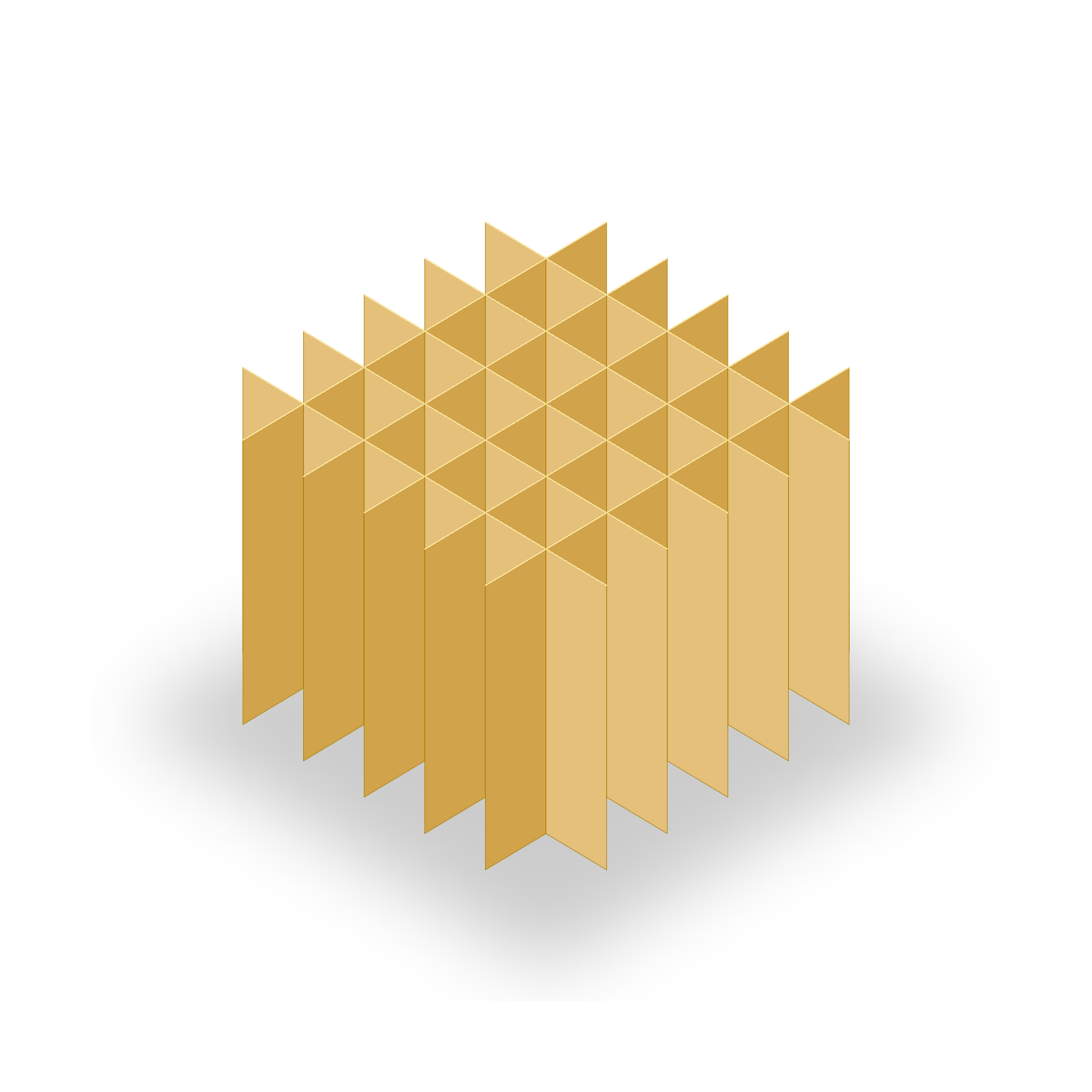

148 Länge (mm) 148 Breite (mm) 90 Höhe (mm) Nichts Passendes gefunden?
Verpackungen nach Maß – Wunschgröße, passende Stärke, sauber konfektioniert.Sie haben nichts Passendes gefunden? Kein Problem: Wir fertigen Flachbeutel auch individuell nach Maß – passend zu Ihrem Produkt und Ihren Prozess.
Sie bestimmen Breite, Länge und Folienstärke, wir übernehmen die saubere Konfektionierung. Ideal, wenn Standardgrößen nicht passen oder Sie besondere Anforderungen an Stabilität und Handling haben. Schreiben Sie uns kurz, was Sie verpacken möchten – wir melden uns mit einer passenden Lösung.
Maßanfertigung anfragenRastereinsätze für Kryoboxen: präzise Gefache für sichere Probenlagerung im Labor
In der biomedizinischen Forschung und klinischen Diagnostik ist die geordnete Lagerung von Kryoröhrchen, Vials und Mikrotubes kein organisatorisches Detail, sondern ein sicherheitskritischer Prozess.
Rastereinsätze (Gefache) unterteilen eine Kryobox in einzelne Fächer. Sie trennen jedes Probengefäß voneinander, verhindern mechanische Kontaktschäden bei thermischen Spannungen und ermöglichen die systematische Zuordnung jeder Position – die Grundvoraussetzung für die Probenverfolgung in Laborinformationssystemen (LIMS).
Ohne Rastereinsätze berühren sich die Probengefäße direkt – das erhöht das Bruchrisiko bei thermischen Spannungen und erschwert die Entnahme einzelner Proben erheblich. Besonders bei Temperaturen bis −80 °C oder in der Gasphase von flüssigem Stickstoff (−196 °C) werden Materialien spröde und stoßempfindlich. Unsere Rastereinsätze aus tiefkältebeständigem Karton lösen dieses Problem zuverlässig.
Welches Rasterformat passt zu Ihren Röhrchen?
Die Wahl des richtigen Rasters hängt von zwei Faktoren ab: dem Außendurchmesser Ihrer Kryoröhrchen und der gewünschten Lagerkapazität pro Box.
| Rasterformat | Plätze pro Box | Röhrchen-Durchmesser | Typische Anwendung |
|---|---|---|---|
| 5×5 | 25 | bis 25 mm | Große Zentrifugenröhrchen (15–50 ml) |
| 7×7 | 49 | ca. 17–18 mm | Mikrotubes 5 ml, größere Vials |
| 9×9 | 81 | ca. 12–13 mm | Standard-Kryoröhrchen 1,5–2 ml |
| 10×10 | 100 | ca. 10–11 mm | Dünnwandige Kryoröhrchen, Mikroproben |
| 10×20 | 200 | ca. 10–11 mm | Doppelbox-Format 136×268 mm |
Das 9×9-Raster mit 81 Plätzen ist der verbreitetste Standard in der Kryolagerung. Das 10×10-Raster steigert die Lagerkapazität bei identischem Box-Footprint um 23 % – ein relevanter Faktor bei begrenztem Platz in Tiefkühlschränken oder Stickstoff-Tanks.
Materialexpertise: Karton-Gefache für extreme Temperaturen
Unsere Rastereinsätze werden aus tiefkältebeständigem Karton mit wasserabweisender Beschichtung gefertigt. Diese verhindert, dass Kondensfeuchtigkeit beim Auftauen in die Kartonstruktur eindringt und das Raster aufweicht.
- Kältebeständigkeit: die Karton-Gefache behalten ihre Formstabilität bis −80 °C. Für den Einsatz in der Gasphase von flüssigem Stickstoff (−196 °C) empfehlen wir unsere Varianten mit verstärkter Kunststoffbeschichtung.
- Dimensionsstabilität: durch die hohe Materialverdichtung verzieht sich das Raster auch nach mehrfachem Temperaturwechsel (Entnahme, Rücklagerung) nicht und bleibt passgenau in der Box.
- Mehrfachverwendung: bei sachgemäßer Handhabung können unsere Karton-Rastereinsätze mehrfach verwendet werden, bevor sie durch Feuchtigkeit ermüden.
Anwendung & Praxis: Passgenauigkeit & Stolperfallen
Kompatibilität mit Kryobox-Formaten
Unsere Rastereinsätze sind passgenau auf die gängigen Kryobox-Formate abgestimmt:
- 133×133 mm: das kompakte Standardformat für die meisten Edelstahl-Racksysteme in Tiefkühlschränken und Stickstoff-Tanks.
- 136×136 mm: leicht größeres, ebenfalls weit verbreitetes Format. Nicht mit 133-mm-Boxen verwechseln – ein Rastereinsatz für 136 mm passt nicht in eine 133-mm-Box.
- 142×142 mm und 148×148 mm: Sonderformate für spezielle Racksysteme.
- 136×268 mm: Doppelbox-Format für die platzsparende Lagerung großer Probenmengen (z. B. 10×20-Raster mit 200 Plätzen).
Die häufigsten Fehler bei der Rasterwahl
- Falsches Boxformat: ein Rastereinsatz für 136×136 mm sitzt in einer 133-mm-Box zu stramm und verkantet. Messen Sie Ihre Box innen, nicht außen.
- Fachhöhe nicht beachtet: unsere Raster sind in Fachhöhen von 25 mm bis 65 mm verfügbar. Die Fachhöhe muss zur Röhrchenlänge und zur Box-Innenhöhe passen – ein zu hohes Raster verhindert das Schließen des Deckels, ein zu niedriges fixiert die Röhrchen nicht ausreichend.
- Durchmesser nicht nachgemessen: unterschiedliche Hersteller verwenden leicht abweichende Außendurchmesser (10 mm vs. 12,5 mm). Auch der Schraubverschluss kann den effektiven Durchmesser vergrößern.
Nachhaltigkeit & Qualität
Funktion und Ressourcenschonung gehen bei unseren Karton-Rastereinsätzen Hand in Hand:
- Recyclingfähig: aus recyclingfähigem Material gefertigt und nach Gebrauch dem Altpapierkreislauf zuführbar.
- Repulping-freundlich: die wasserbasierte Beschichtung stört den Recyclingprozess nicht – im Gegensatz zu Wachsbeschichtungen.
- Made in Germany: Produktion in Deutschland für kurze Transportwege und gleichbleibende Materialqualität – jedes Raster wird passgenau auf das zugehörige Boxformat zugeschnitten.
Individualisierung: Sonderraster & Großmengen
Über das Standardsortiment hinaus fertigen wir Raster-Box-Kombinationen nach Ihren Vorgaben:
- Sonderraster: individuelle Raster-Box-Kombinationen – z. B. ein 7×7-Raster für eine Box im Format 142×142 mm.
- Individuelle Fachhöhen: Anpassung der Rasterhöhe an spezielle Röhrchenlängen oder Boxformate.
- Farbcodierung: Rastereinsätze in verschiedenen Farben zur visuellen Unterscheidung von Probengruppen.
- Großmengen: attraktive Staffelpreise für Universitätskliniken, Biobanken und pharmazeutische Labore.
Häufig gestellte Fragen
Welches Rasterformat brauche ich für Standard-Kryoröhrchen (1,5–2 ml)?
In der Regel das 9×9-Raster (81 Plätze). Standard-Kryoröhrchen haben einen Außendurchmesser von ca. 12–13 mm. Bei dünnwandigen Röhrchen mit ca. 10 mm Durchmesser können Sie auf das 10×10-Raster (100 Plätze) wechseln und die Lagerkapazität um 23 % steigern.
Passen die Rastereinsätze in jede Kryobox?
Nein. Rastereinsätze sind formatgebunden. Ein Einsatz für 133×133 mm passt nicht in eine 136×136-mm-Box und umgekehrt. Prüfen Sie vor der Bestellung das Innenmaß Ihrer Box.
Sind Karton-Rastereinsätze für flüssigen Stickstoff geeignet?
Unsere Standardraster sind für Temperaturen bis −80 °C ausgelegt. Für die Gasphase von flüssigem Stickstoff (−196 °C) empfehlen wir unsere Varianten mit verstärkter Kunststoffbeschichtung, die auch bei extremer Kälte formstabil bleiben.
Kann ich Rastereinsätze mehrfach verwenden?
Ja. Bei sachgemäßer Handhabung – insbesondere langsamem Auftauen ohne mechanische Belastung – können die Karton-Gefache mehrfach eingesetzt werden. Bei sichtbarer Aufweichung oder Verformung sollte das Raster ersetzt werden.
Wie bestelle ich das richtige Raster für mein Labor?
Drei Angaben genügen: das Boxformat (z. B. 133×133 mm), den Außendurchmesser Ihrer Röhrchen und die gewünschte Fachhöhe. Bei Unsicherheit beraten wir Sie gerne.
